Mit der MF 70 CNC konnte ich viel Erfahrung sammeln, was die Ansteuerung der Fräse mittels G-Code, GRBL und das generieren von G-Code aus Gerber Daten betrifft, sammeln. Leider ist die Arbeitsfläche der Fräse mit  X (quer) 134 und Y (längs) 46 für viele meiner Platinenprojekte zu klein.

Also musste noch was mit größerer Arbeitsfläche her, und da bin ich bei unseren Chinesischen Freunden fündig geworden und habe mir einen Bausatz für eine WOODPECKER CNC, DIY Desktop Engraving Milling Machine Kit besorgt. Für mich interessant an der Fräse war neben dem Arbeitsraum von 160 x 100 mm die Ansteuerung mit einer GRBL Platine (Basierend auf einem Arduino Nano).

Weiterlesen →

Ich hab mir von Proxon eine die kleine Fräse MF 70 (PROXXON) mit Schritmotorantrieb besorgt um zukünftig Platinen per Isolationsfräsen herstellen zu können. Geliefert wurde die Fräse wie die meisten dieser Größe mit einer Motortreiberplatine für den Parallel Port. Mein Laptop hat keinen Parallel Port mehr und nach dem Studium verschiedener Internetseiten bin ich zu dem Entschluss gekommen, dass ein USB – Parallel Adapter keine Alternative ist.

Nach einer weiteren Suche bin ich dann auf ein Arduino (ARDUINO / Genuino) Projekt gestoßen, das die Ansteuerung von Fräsen mit bis zu 4 Achsen über G-Code ermöglicht. Das Projekt GRBL (Grbl) bietet in der Version 0.9 über die reine Ansteuerung hinaus auch die Möglichkeit Endlagenschalter zu integrieren und den Werkzeug Nullpunkt mit einem Taster oder direkt über die zu bearbeitenden Platine und das Werkzeug anzufahren.

Weiterlesen →

Wie auch andere SHF Contester verwenden wir als Nachsetzer für 23 und 13 cm einen FT-817. Zum SHF Contest im Juli hatten wir an der Station Besuch von einem befreundeten OM und er stellte fest, das es nicht sonderlich eingängig ist, wie aufwändig man zwischen 23 und 13 cm umschalten muss, und dass man häufig nicht weiß, auf welchem Band bzw. bei welcher Frequenz man ist.

Für 2m und 70cm haben wir einen FT-857 im Einsatz. Auf den beiden Bändern ist alles so gut automatisiert, das unabhängig wie die Bandumschaltung vorgenommen wird (aus Win-Test heraus oder am TRX selbst) alles (VV / PA … ) sauber mit geschaltet wird. Das hätten wir also auch gerne für die 23 / 13 cm Umschaltung.

Weiterlesen →

Seit ein paar Jahren verwende ich an meiner UKW Station (DR1T) einen FT-857 für 2 m und 70 cm mit automatischer Bandumschaltung (PA & Antennen) und einen FT-817 für 23 und 13 cm. Da ich überwiegend allein die Station nutze, musste ein Umschalter her, der beide TRX mit einem Headset koppelt.

Weiterlesen →

In der Ausgabe 04/15 der Zeitung Funkamateur wurde von FA-Leserservice eine Austauschplatine mit Roger-Piep vorgestellt. Schwachstelle dieser Platine ist in meinem Augen, dass die Platine im Mikrofon verbaut werden soll, und damit eine gemeinsamer Einsatz mit dem BX-184 (Yaesu-Microfon mit Sprach-Sendespeicher)  oder auch mit einem Headset im Contest nicht möglich ist.

Da in dem Artikel die komplette Schaltung abgedruckt war und diese mir sehr Nachbausicher erschien, hatte ich mich mit dem FA-Leserservice in Verbindung gesetzt um programmierte PIC Bausteine zu bekommen. Diese wurden mir unkompliziert zum Selbstkostenpreis zur Verfügung gestellt.

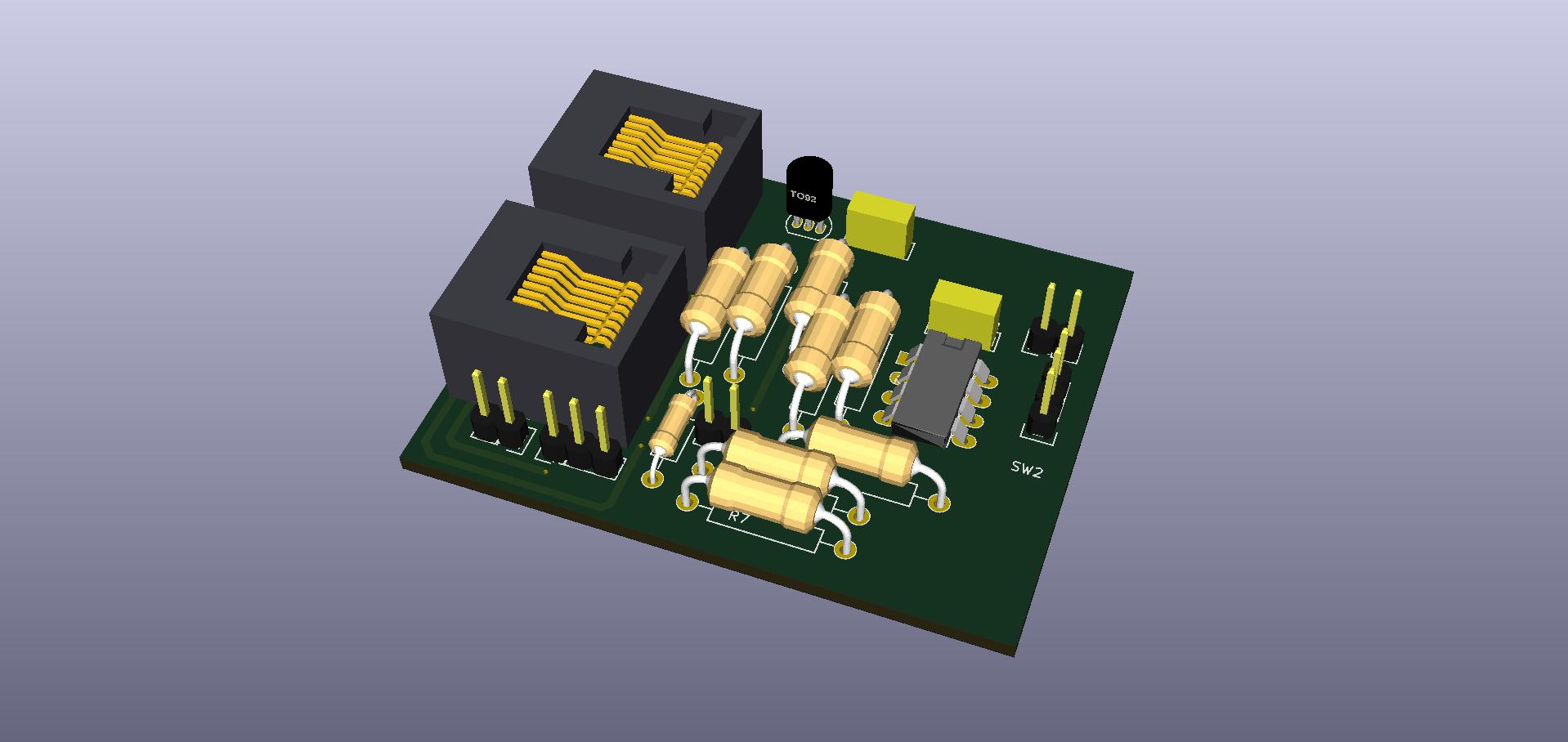

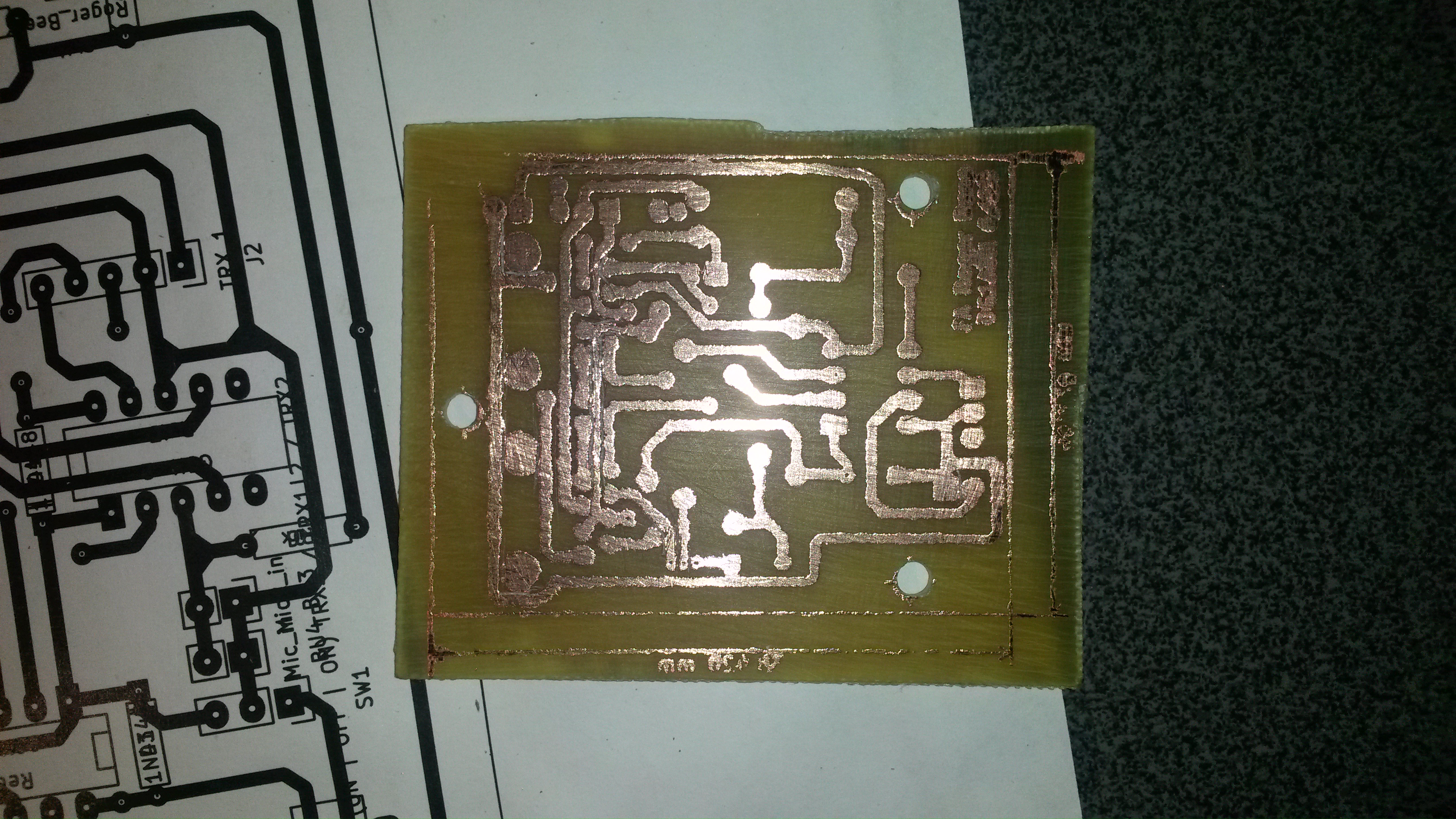

Anschließend habe ich die Schaltung in KiCad übertragen, ein Layout erstellt, das mit der Tonertransfertechnik auf eine einseitige Platine übertragbar ist. Diese Platine ermöglicht entweder, das BX-184 per RJ-45 Kabel oder aber ein Headset per Klinkenstecker (PTT per Chinch) angeschlossen werden kann.

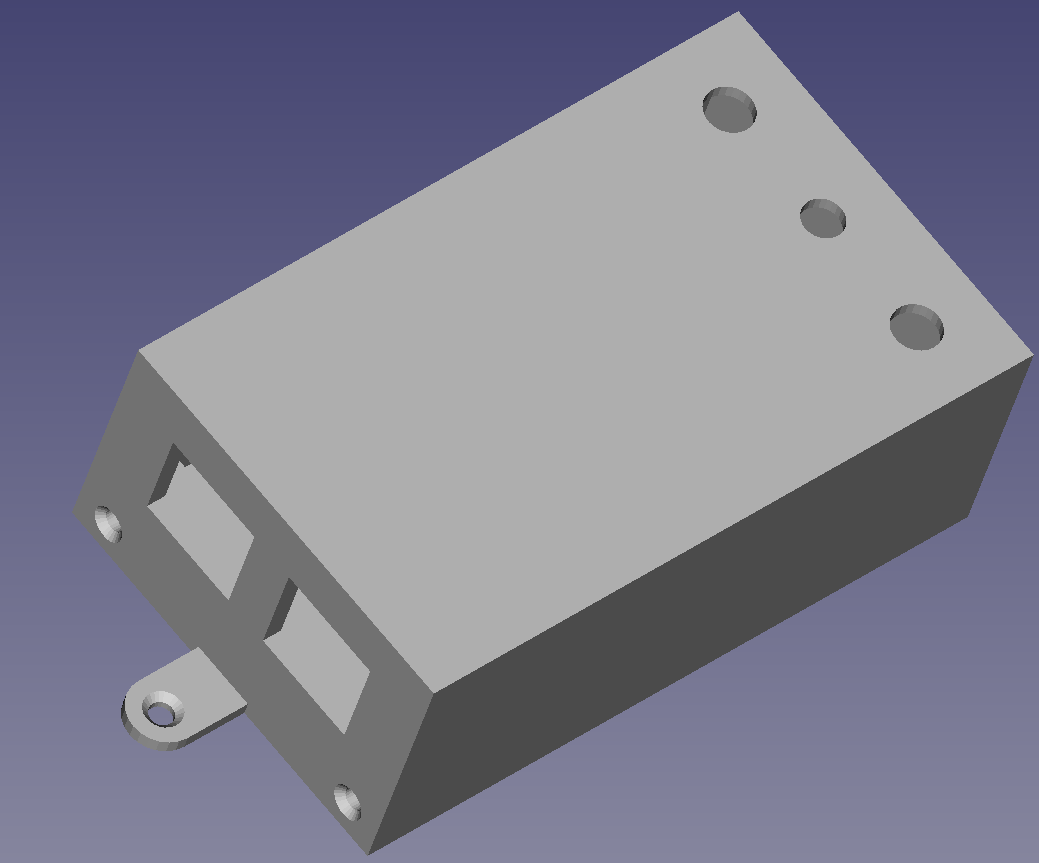

Um diese Schaltung im Portabel Koffer zu verbauen, wurde noch ein Gehäuse entworfen, das per 3D Druck erzeugt werden kann.

Eine Ausführliche Beschreibung finden sie im Funkamatuer 04/16 im Artikel “Roger Beep für FT-8×7”. Die KiCad und 3D Druck Dateien können hier herunter geladen werden.

73 de TobbY (DG1ATN / DR1T)

Hier mal einen Nachbau des Sequenzers nach DH8BQA. Nachgebaut hab ich die Schaltung in KiCAD da ich keine Gerber  Files für die Originalplatine  bekommen konnte.

Meine Entschuldigung an Olli:

Ich habe mich dann doch noch an dem Sonntag entschieden, eine eigene Platine nach deinem Muster zu erstellen. Da ich überwiegend Bauteile aus meiner Bastelkiste verwenden wollte konnte ich so gleich ein paar Änderungen einfließen lassen. (ein anderes Relais, den Spannungsregler im TO220 Gehäuse …)

Weiterlesen →

Für 23cm sowie für 13cm sind Coaxkabel noch größere Dämpfungsglieder als im 2m Bereich oder gar auf der Kurzwelle. Also macht es Sinn, wenn man seine SHF Station so aufbaut, das mann die ZF¹ bis kurz vor die Antenne führt, und erst dort mit dem Transverter umsetzt. Man muss zwar auch die PA an den Mast bringen, was sicher für das Thema Kühlung und Gewicht nicht besonders einfach ist, aber wenn man eine permanente Installation auf dem eigenen Hausdach umsetzt, kann man das durch die passende Dimension des Mastes abfangen.

Weiterlesen →

1. in meinem Fall 2m [↩]
